خط إنتاج تعبئة أنبوب المرهم و تغليف الكرتون

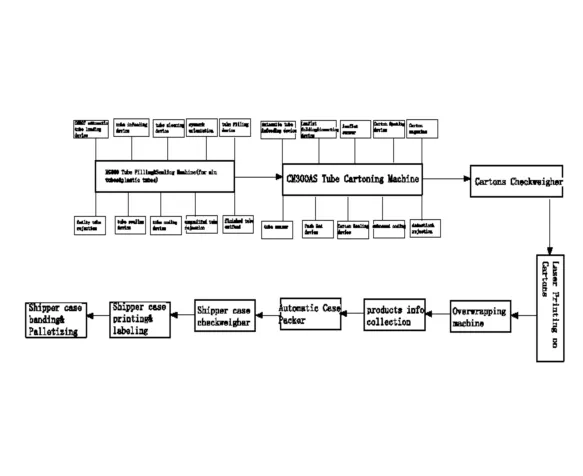

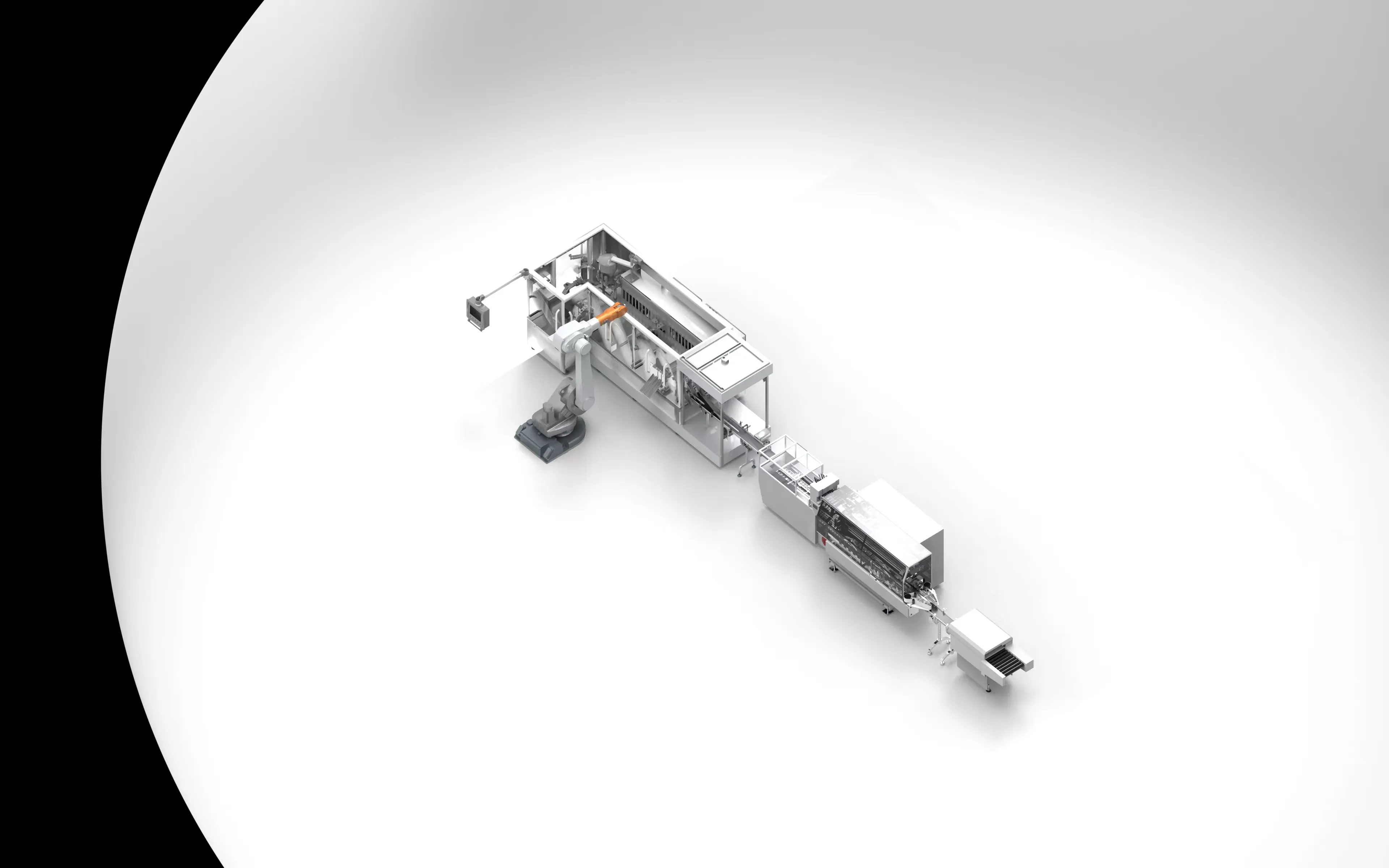

يتكون خط إنتاج تعبئة المراهم الذكي RG300 من ماكينة تعبئة وختم المراهم الكاملة FM300AS، وماكينة التعبئة الذكية الكاملة CM300AS، وميزان الفحص، وماكينة التغليف LTSW-400، ونظام رموز الإشراف، وآلة إنشاء وتعبئة الصناديق الآلية LTKZX 08A، وراصة البليت الروبوتية التعاونية، من بين معدات أخرى. وبسرعة إجمالية تتراوح بين 220 و250 علبة في الدقيقة، يُعد هذا الخط أحد أكثر خطوط إنتاج المراهم عالية السرعة استقرارًا المتاحة في الصين حتى الآن.
1.
آلة تعبئة وختم الأنابيب FM300:
يقوم المشغل يدويًا بإزالة غطاء صندوق الأنابيب الموضوع على ناقل الدحرجة المؤقت، ثم يمتص الروبوت التعاوني الأنابيب في صف كامل، ويجذبها على الحزام الناقل بشكل منظم، في انتظار الدخول إلى محطة تحميل الأنابيب.
تُغذى الأنابيب إلى الآلة عبر نظام تغذية الأنابيب، وتُنظف بواسطة نظام تنظيف وفحص الأنابيب، ثم تُرسل إلى محاذاة العلامة الملونة التي تتحكم بها ثلاث مجموعات من المحركات السيرفو. بعد تقريب الفوهة في محاذاة العلامة الملونة، تدخل الأنابيب إلى محطة التعبئة حيث يتم التحكم بالتعبئة بواسطة ثلاث مجموعات من المحركات السيرفو. يتم رفض الأنابيب غير المؤهلة (التي لن تُعبأ) في هذه المرحلة قبل التقدم إلى وحدة الإغلاق، حيث يكون الإغلاق مُتحكمًا به سيرفو. بعد الإغلاق، تُفرغ الأنابيب النهائية عبر مخرج مُتحكم به سيرفو (الآلة مجهزة بجهازي إخراج لاستيعاب متطلبات التغليف المختلفة للعملاء). يتم إزالة أي أنابيب تفشل في عملية الإغلاق بواسطة جهاز الرفض.
2.
آلة التعبئة في صناديق الكرتون الأوتوماتيكية CM300AS
:يتم تغذية منتجات المرهم في دلاء آلة التعبئة الذكية CM300AS الكاملة السيرفو عبر جهاز التغذية بأنبوب السيرفو (للتعبئة متعددة الأنابيب، يمكن استبدال جهاز التغذية بجهاز إمساك وتغذية بيد العنكبوت لتلبية احتياجات التعبئة للمنتجات بمختلف المواصفات). يقوم مجلد النشرات GUK بطي كتيبات التعليمات حسب الحاجة وتغذيتها في المجلة. ثم تدفع الآلة المواد في المجلة إلى صناديق الكرتون المفتوحة بواسطة آلية إنشاء الكرتون بخمس محطات، مع كتيبات التعليمات، وتقوم بختم وتكويد الفولاذ بعد وضع المواد في صناديق الكرتون. بالنسبة للمجلات التي تفتقر إلى مواد أو كتيبات تعليمات، لن يقوم جهاز فتح الكرتون بتوزيع صناديق الكرتون. ثم تستمر آلة التعبئة في إكمال عمليات إدخال الكرتون، اللصق، والإغلاق. لضمان وضع المواد وكتيبات التعليمات بشكل صحيح داخل صناديق الكرتون، تم تجهيزها بوظيفة للكشف عن وجود كتيبات التعليمات والمواد في صناديق الكرتون. يتم رفض المنتجات غير المؤهلة (مثل صناديق الكرتون الفارغة أو صناديق الكرتون بدون كتيبات تعليمات) عند مخرج آلة التعبئة، مما يكمل عملية التعبئة لمنتجات المرهم.
4.
ميزان الفحص
تتحرك الصناديق الكرتونية الصغيرة المؤهلة على طول الحزام الناقل إلى محطة الوزن، حيث يتم وزنها. يتم رفض الصناديق الصغيرة التي لا تستوفي متطلبات الوزن وجمعها باستخدام طريقة رفض مخصصة، بينما تستمر الصناديق المؤهلة في التقدم على طول الحزام الناقل، استعدادًا لعملية التعبئة التالية.
5.
طابعة ليزر لرقم الدفعة & كشف طباعة الدفعة ورفضها:
تدخل الصناديق الصغيرة المؤهلة إلى محطة الترميز بالليزر عبر الحزام الناقل، حيث يتم تنفيذ الترميز الدفعي (تاريخ الإنتاج، رقم الدفعة، وتاريخ الانتهاء). يطبع جهاز الترميز بالليزر هذه المعلومات بدقة في موضع محدد مسبقًا لضمان الوضوح وإمكانية التتبع، ومزود بفحص بصري لتحديد الصناديق ذات الترميز دون المستوى المطلوب ورفضها/جمعها. كما أن المحطة مجهزة بمنقي الدخان، الذي يمتص الأدخنة الضارة الناتجة عن الطباعة بالليزر ويطلق غازًا غير ملوث وغير ضار بعد التنقية. بعد الترميز، تستمر الصناديق الصغيرة على طول الحزام الناقل إلى عملية التعبئة التالية.
6.
آلة التغليف الخارجي:
تمر الصناديق الكرتونية الصغيرة عبر قسم من الحزام الناقل المؤقت، حيث يتم تكديسها ودفعها إلى آلة التغليف الخارجي LTSW-400 لمنتجات الصناديق الكرتونية الصغيرة.
7.
آلة تشكيل وتعبئة الصناديق الأوتوماتيكية:
بعد التغليف، تتحرك العبوات الداخلية على طول الحزام الناقل إلى محطة جمع معلومات الرمز الشريطي، حيث يتم جمع الرموز الشريطية على الصناديق الصغيرة بشكل مركزي لأغراض التتبع. ثم تنتقل العبوات الداخلية إلى منصة فرز المواد في مجمع صناديق التجميع والتغليف والإغلاق لفرزها حسب المواصفات. يتم إغلاق الصناديق الكبيرة المغلفة بواسطة جهاز إغلاق الصناديق ثم تتحرك للأمام على طول الأسطوانة الدافعة إلى عملية التغليف التالية.
8.
ميزان فحص صناديق الشحن:
بعد آلة تعبئة الصناديق، تتحرك الصناديق الكبيرة على طول الدحرجة إلى محطة وزن الصناديق الكبيرة، حيث يتم وزنها. يتم رفض الصناديق الكبيرة غير المؤهلة وجمعها في العمليات اللاحقة.
9.
آلة طباعة ووضع ملصقات صندوق الشحن
:تدخل الصناديق الكبيرة المؤهلة إلى محطة ترميز ووسم الصناديق الكبيرة، حيث يتم إجراء الترميز والوسم على المناطق المخصصة للوسوم على الصناديق. يتم إجراء الفحص البصري بعد العملية، ويتم رفض الصناديق الكبيرة غير المؤهلة وجمعها لاحقًا. ثم تتحرك الصناديق الكبيرة المؤهلة على طول الأسطوانة الناقلة إلى محنة التكديس، في انتظار العمليات اللاحقة.
1. المواصفة الفنية القياسية لآلة تعبئة الأنابيب FM300
|
الرقم |
البند |
الخاصية |
|
1 |
أبعاد المعدات (الطول*العرض*الارتفاع) (مم) |
3650*2200*2200 |
|
2 |
الوزن (كجم) |
3500 |
|
3 |
القدرة الكهربائية |
380V 50Hz/20kw |
|
4 |
المادة |
أنابيب الألومنيوم
|
|
5 |
السعة |
200-230 قطعة/دقيقة |
|
6 |
قطر الأنبوب
|
13.5-52مم |
|
7 |
الدقة الموضعية |
±1مم |
|
8 |
حجم التعبئة |
2-250غ |
|
9 |
دقة التعبئة |
±0.5-1% |
|
10 |
نوع الختم |
طي أحادي الجانب
|
2. المواصفات الفنية القياسية لآلة التعبئة الكرتونية CM300AS
|
الرقم |
البند |
الخاصية |
||||
|
1 |
أبعاد المعدات (الطول*العرض*الارتفاع) (مم) |
5200*1600*1700 |
||||
|
2 |
الوزن (كجم) |
3000 |
||||
|
3 |
القدرة الكهربائية |
380V 50Hz/4kw |
||||
|
4
|

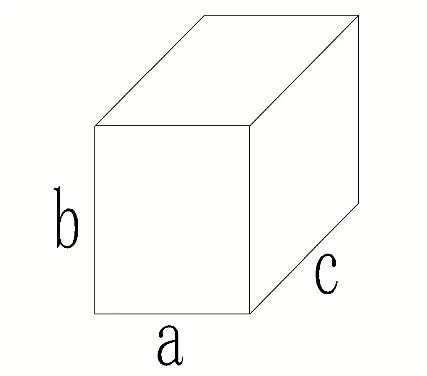

أبعاد الكرتون (مم)
|
أبعاد |
الحد الأدنى |
الحد الأقصى |
الحد الأقصى |
الحد الأقصى |
|
A |
20 |
80 |
120 |
150 |
||
|
B |
15 |
70 |
70 |
70 |
||
|
C |
60 |
200 |
200 |
200 |
||
|
A+B |
|
150 |
190 |
220 |
||
|
P |
|
101.6 |
152.4 |
203.2 |
||
|
5 |
السعة (قطعة/دقيقة)
|
250 |
180 |
120 |
||
|
6 |
متطلبات الكرتون |
≥300g/ m2 |
||||
|
7 |
متطلبات يدوية |
50g-70g/ m2
|
||||
3
.المواصفات الفنية القياسية لآلة التغليف LTSW-400
|
رقم. |
البند |
الخاصية |
|
|
1 |
أبعاد المعدات (الطول*العرض*الارتفاع) (مم) |
2500*800*1800 |
|
|
2 |
الوزن (كجم) |
800 |
|
|
3 |
القدرة الكهربائية |
380V 50Hz/4.5kw |
|
|
4
|
أبعاد الكرتون (مم)
|
البعد |
المدى (مم) |
|
A |
60-250 |
||
|
B |
90-300 |
||
|
C |
25-120 |
||
|
5 |
السعة (كيس/دقيقة) |
40-60 |
|
|
6 |
مادة التعبئة |
PE film/PVC/BOPP |
|
|
7 |
حجم الشريط (مم) |
40-60 |
|
|
8 |
سمك فيلم الربط (مم) |
0.06-0.08 |
|
4. المواصفات الفنية القياسية لآلة التعبئة الأوتوماتيكية LTKZX-08
|
رقم. |
البند |
الخاصية |
|
|
1 |
أبعاد المعدات (الطول*العرض*الارتفاع) (مم) |
4800*2000*2240 |
|
|
2 |
الوزن (كجم) |
2000 |
|
|
3 |
القدرة الكهربائية |
380V 50Hz/11kw |
|
|
4
|
أبعاد الصندوق (مم)
|
البعد |
المدى (مم) |
|
أ (العرض) |
200-500 |
||
|
ب (الارتفاع) |
150-400 |
||
|
ج (الطول) |
200-600 |
||
|
حد ارتفاع التغذية |
850±50 |
||
|
حد ارتفاع التفريغ
|
650±50 |
||
|
5 |
السعة (صندوق/دقيقة) |
3-5 |
|
|
6 |
شريط |
W (48/60) ممxL (100م) |
|
